Comment brancher un ruban LED sur un interrupteur ?

Vous avez envie d'améliorer l'éclairage de votre maison en installant des rubans LED et vous souhaitez pouvoir les contrôler facilement depuis un interrupteur mural comme pour vos plafonniers mais vous ne savez pas vraiment comment vous y prendre. Inovatlantic va tenter, dans cet article, de répondre à toutes vos questions et de vous guider pour une installation réussie.

Nous vous rappelons qu'il est important de travailler dans des conditions sécuritaires en tenant compte des normes en vigueur.

Nous vous recommandons également de tester "à blanc" votre ruban et votre alimentation avant de les fixer.

Deux installations vont vous être détaillées dans cet article. En premier lieu, nous allons vous guider pas-à-pas dans le montage d'un interrupteur pour l'usage d'un ruban en basse tension (12/24 ou 48V) qui nécessite l'ajout d'une alimentation. En second lieu, vous trouverez les explications d'un montage d'un ruban ou d'un néon 230V sur un interrupteur.

1) Brancher un ruban LED basse tension sur un interrupteur 230V

Dans un premier temps, penchons-nous sur le matériel indispensable.

• un ruban LED de qualité : selon la longueur de bande LED que vous souhaitez installer, vous aurez le choix entre plusieurs tensions. Jusqu'à 5 mètres en continu, optez pour des bandes LED en 12V, jusqu'à 10 mètres, choisissez un bandeau LED en 24V et jusqu'à 40 mètres, nous proposons des rubans LED en 48V.


• une alimentation (transformateur) adaptée : une fois le ruban LED défini, il faut choisir une alimentation en fonction du voltage mais également en fonction de la consommation et de la longueur du ruban. Pour calculer le nombre de watts de l'alimentation, faites la multiplication suivante : consommation W/mètre x nombre de mètres x 1,20 (marge supplémentaire).


• un interrupteur 230V s'il se trouve avant le transformateur ou un contrôleur basse tension s'il se trouve entre le transformateur et le ruban. Un contrôleur est un équipement permettant de communiquer avec une télécommande à distance.

1.1) Installation sur un interrupteur 230V

Voici un schéma qui illustre le montage à effectuer.

Attention, les interrupteurs variateurs 230V nécessitent l'utilisation d'une alimentation dimmable ce qui est rarement le cas donc à éviter.

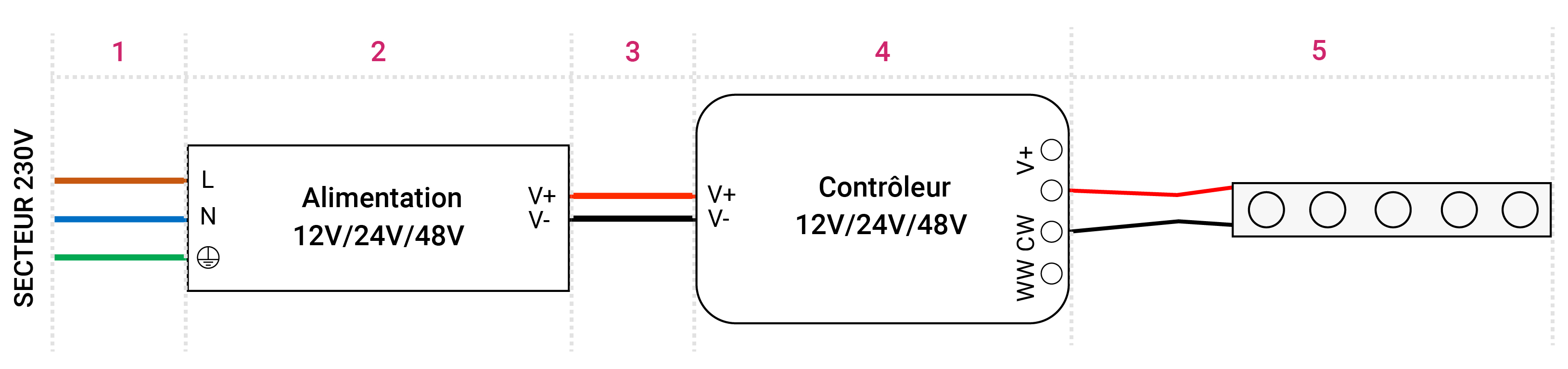

1.2) Installation sur un contrôleur basse tension (12/24/48V)

Ci-dessous, le schéma de montage.

Une fois installé, il faudra synchroniser le contrôleur avec une télécommande. Selon le modèle de commande choisi, suivez les instructions d'appairage indiquées sur la fiche du produit. Nous vous invitons à visionner la vidéo réalisée par Inovatlantic qui pourra vous aider à cette étape.

2) Brancher un ruban LED 230V sur un interrupteur 230V

Le ruban ou le néon 230V ne nécessite pas de transformateur mais seulement un redresseur pour convertir le courant alternatif en continu. Il se branche directement sur une prise de courant grâce à un connecteur électrique en suivant les vidéos de montage d'Inovatlantic.

Vous avez ensuite 2 possibilités détaillées ci-dessous, soit vous souhaitez juste allumer/éteindre avec un interrupteur simple, soit vous souhaitez en plus pouvoir régler la luminosité.

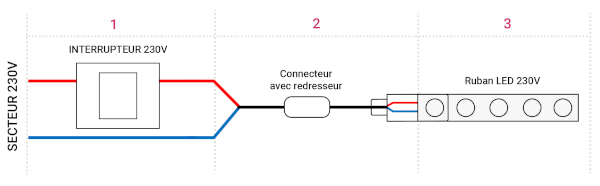

2.1) Installation sur un interrupteur 230V simple

Voici le montage :

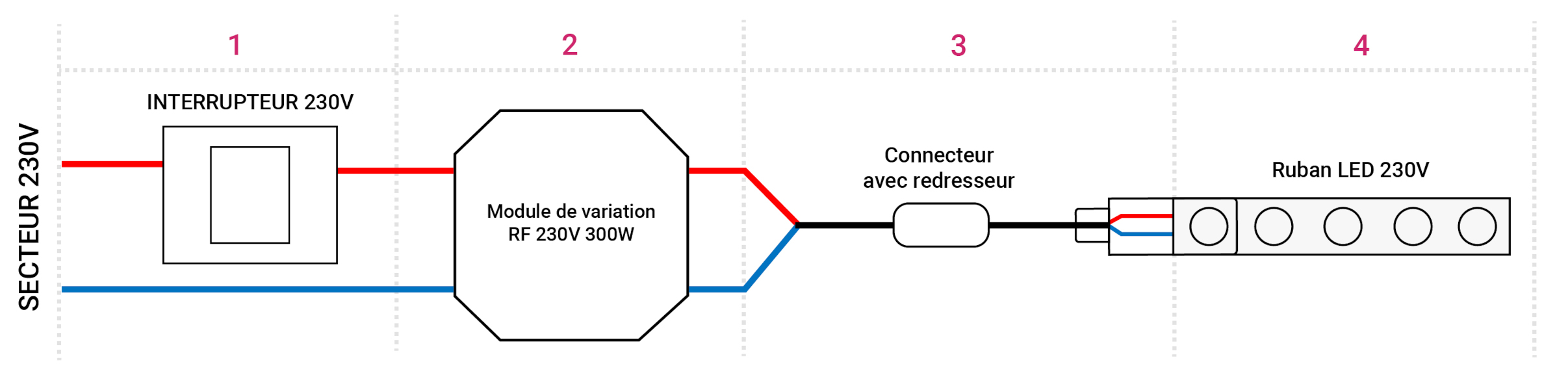

2.2) Installation sur un interrupteur 230V avec variation de la lumière

Nous déconseillons l'usage d'un interrupteur-variateur 230V car ils sont rarement compatibles avec les éclairages LED.

Pour faire varier l'intensité de la lumière, vous pouvez conserver un interrupteur 230V simple comme dans le cas précédent mais il faudra ajouter un module de variation qui communique avec une télécommande ou une commande murale.

Nous espérons que cet article pourra vous être utile pour le branchement de vos rubans LED sur un interrupteur. Vous trouverez d'autres informations utiles sur les fiches des produits et dans notre rubrique Tutos et Conseils.
