Montage en série ou montage en parallèle pour un ruban LED ?

Catégories : Tutos

Vous souhaitez installer plusieurs rubans LED dans la même pièce ou à l'intérieur d'un même meuble mais vous ne savez pas comment les connecter à une seule alimentation 12/24 ou 48V ?

Vous êtes au bon endroit ! Lisez cet article qui vous guidera pas-à-pas dans le montage en série ou en parallèle de vos rubans ou néons LED.

1) Quelques bases de départ en électricité :

Pour commencer, voici quelques notions de base à avoir pour faire les bons choix de produits.

Le voltage (abréviation V) : le voltage exprime la tension, i-e, la différence de potentiel électrique entre deux points. Pour les rubans LED basse tension nous vous proposons des produits en 12V, en 24Vet en 48V. Les produits en 230V ne nécessitant pas d'alimentations ne seront pas présentés dans cet article.

Vous êtes nombreux à penser qu'un ruban LED en 12V éclaire moins puissamment qu'un ruban en 24 ou 48V. Il n'en est rien ! Le choix se fait uniquement en fonction de la longueur de ruban ou de néon que vous voulez installer.

Le voltage 12V peut "conduire" le courant sur une longueur maximale de 5 mètres. Au-delà il y aura une perte de l'intensité lumineuse.

Le voltage 24V peut "conduire" le courant jusqu'à 10 mètres (voire 20 mètres pour notre ruban LED 2835).

Le voltage 48V peut "conduire" le courant jusqu'à 20 mètres.

Les watts (abréviation W) : les watts expriment la quantité d'énergie consommée par votre ruban ou néon LED.
L'ampérage (abréviation A) : l'ampérage se calcule en divisant le nombre de watts total par le voltage. Il faut en tenir compte dans le choix du contrôleur/variateur et des connectiques car ces produits ne supporteront pas tous un ampérage élevé. Astuce : dans certains cas, il est judicieux d'opter pour du 24V au lieu du 12V afin d'obtenir un ampérage plus bas.

2) Montage en série d'un ruban ou d'un néon LED basse tension :

Passons maintenant à la pratique.

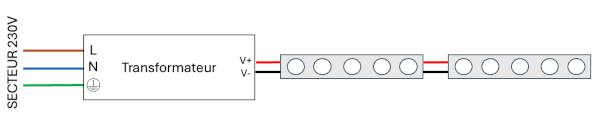

Le montage en série consiste à connecter les sections de rubans ou de néons les uns à la suite des autres. L'image la plus parlante pour illustrer ce montage est celle d'un train : la locomotive étant l'alimentation et les wagons les sections de rubans.

Pour pousser la visualisation plus loin : la locomotive en 12V ne pourra tirer que 5 mètres de wagons, alors que la locomotive en 24V pourra tirer jusqu'à 10 mètres de wagons, peu importe le nombre de wagons.

Avantages :

Simple à mettre en œuvre grâce à des connecteurs de rubans vers des fils nus. Il en existe pour chaque type de rubans et pour quelques néons.
Un seul câble suffit pour relier l'intégralité des rubans à l'alimentation (et/ou au contrôleur variateur).
Ce montage nécessite moins de câble que le montage en parallèle.

Inconvénients :

Si un ruban tombe en panne, cela peut affecter l’ensemble du montage.
La tension se divise entre les différentes sections de ruban ce qui entraîne une diminution de la luminosité si on dépasse les longueurs préconisées par rapport au voltage.

Le montage en série pas à pas :

Calculez la longueur totale de vos sections de rubans pour vous assurer de ne pas dépasser le voltage recommandé. Calculez l'ampérage (longueur totale x watt/m que vous divisez par le voltage) pour choisir l'alimentation adaptée (de même pour le contrôleur/variateur).
Reliez les rubans les uns à la suite des autres en vérifiant de bien positionner les rubans pour respecter la polarité (+ et - indiqués sur le ruban). Vous pouvez utiliser des connecteurs à clipser à positionner sur les extrémités de ruban et à prolonger les câbles à l'aide de connecteurs électriques (ou faire des soudures).
Connectez votre première section de ruban sur l'alimentation (ou d'abord sur le contrôleur/variateur) en respectant la polarité.

3) Montage en parallèle d'un ruban ou d'un néon LED basse tension :

Le montage en parallèle consiste à brancher les rubans ou néons LED de manière à ce que chaque section soit directement relier à l'alimentation (ou au contrôleur/variateur). Pour illustrer ce montage, imaginez que l'alimentation est un tronc d'arbre et des les sections de rubans sont les branches. le tronc peut supporter autant de branches que vous le souhaitez à condition d'être suffisamment dimensionné.

Avantages :

Chaque section LED fonctionne indépendamment. Si une section tombe en panne, les autres continueront à s'allumer.
La tension reste constante pour chaque ruban, sans perte de luminosité.

Inconvénients :

Plus complexe à mettre en œuvre car il faut relier tous les câbles sur l'alimentation (ou le contrôleur/variateur).
Plus de longueur de câble qu'un montage en série

Le montage en parallèle pas à pas :

Calculez la longueur totale de vos sections de rubans. Calculez l'ampérage (longueur totale x watt/m que vous divisez par le voltage) pour choisir l'alimentation adaptée (de même pour le contrôleur/variateur).
Reliez toutes vos sections de rubans ou de néons LED à l'alimentation ou au contrôleur/variateur. Les clapets ou pas de vis de ces produits sont souvent assez larges pour accueillir deux fils. Il existe des connecteurs multiples mono avec embout jack qui peuvent être très utiles pour des montages en parallèle (attention toutefois à l'ampérage peu élevé). La meilleure solution est de souder les fils en les ramifiant.
Vérifiez que toutes vos sections sont correctement raccordées notamment dans le cas de rubans et néons multicolores.

4) Les informations de sécurité importantes à retenir pour une installation d'éclairage LED :

Utilisez des connecteurs appropriés. Vérifiez bien la compatibilité : SMD ou COB, monocouleur ou multicolore, étanche ou non étanche. Contactez-nous pour contrôler votre panier avant de le valider si vous avez un doute.
Vérifiez le sens de branchement de chaque produit en veillant à la polarité.
Ne dépassez pas la capacité de votre alimentation et de votre contrôleur/variateur ainsi que de vos connectiques.
Faites appel à un professionnel si ces montages vous semblent être en dehors de vos compétences. A titre d'exemple, un ruban RGBCCT comporte 6 fils et les montages deviennent alors bien plus exigeants.

Conclusion

En fonction de votre projet, de vos contraintes techniques et de votre expertise, prenez le temps de bien réfléchir au montage que vous allez choisir pour vous assurer d'avoir le bon matériel et les compétences pour le réaliser. Un croquis ou un schéma de montage pourra grandement vous aider à mettre au clair vos besoins.

Avec un peu de réflexion et si besoin les conseils de notre équipe, vous pourrez profiter d'un éclairage LED parfaitement adapté.

Nous vous invitons à lire également tous nos conseils et tutos dans les catégories Tutos et News.

Bonne installation !
