Raccorder un ruban LED sans soudure est une option simple et sûre qui évite l’utilisation d’un fer à souder, de matériel spécifique et les risques d’endommager la bande ou de faire une erreur de polarité.
Il existe plusieurs types de connecteurs sans soudure adaptés selon que l’on souhaite relier plusieurs sections entre elles ou simplement ajouter des fils à une section dépourvue de câbles.
Les connecteurs sans soudure sont disponibles en différentes formes (droits, en L, en T, en X) permettant des raccords linéaires ou avec angles selon l’installation.
Pour bien choisir son connecteur, il faut tenir compte du type de ruban (monocouleur, RGB, etc.), de sa largeur et de son indice de protection (étanche ou non) afin d’assurer une compatibilité parfaite.
L’installation d’un connecteur sans soudure se fait en trois étapes simples : couper le ruban aux repères prévus, insérer le ruban dans le connecteur en respectant la polarité, puis tester la connexion pour vérifier que tout fonctionne correctement.
Vous souhaitez installer un ruban LED ou un néon LED avec plusieurs sections et vous ne savez pas souder ou vous n'avez pas le matériel adéquat ?
Bonne nouvelle : Inovatlantic a sélectionné pour vous des solutions simples et efficaces pour raccorder vos différentes bandes LED, sans avoir besoin de souder.
Que ce soit pour un ruban LED monochrome, un ruban LED RGB ou RGBW ou RGBWW, ou un néon LED, il existe aujourd’hui des connecteurs permettant une connexion sans soudure à la fois rapide et fiable.
La soudure est sûrement la méthode la plus fiable pour raccorder un ruban LED. Cependant, la mise en pratique n'est pas toujours aisée. Il faut un matériel spécifique,i-e, un fer à souder et une bobine de fil d'étain. Cette opération implique aussi un risque d’endommager le circuit imprimé et les pastilles de cuivre de la bande, voire de créer un défaut de circuit électrique si la tension ou la polarité ne sont pas respectées.
Les connecteurs rapides sans soudure offrent une solution de connexion idéale, sécurisée et simple à mettre en place, sans outil, qu’il s’agisse de bandes de LED monochromes, RGB, RGBW, RGBWW, ou de rubans LED COB à faible largeur, utilisés en éclairage LED intérieur ou extérieur.
Nous proposons également des connecteurs pour certains néons.
Vous pourrez ainsi aisément raccorder plusieurs sections de bandes LED entre elles pour faire par exemple des angles droits, des branchements en série et même des raccordements en T.
Il existe plusieurs modèles de connecteurs pour s'adapter à différents types de rubans LED et néons LED.
On distingue les connecteurs pour relier plusieurs bandeaux entre eux et les connecteurs pour relier un bandeau dépourvu de fils électriques.

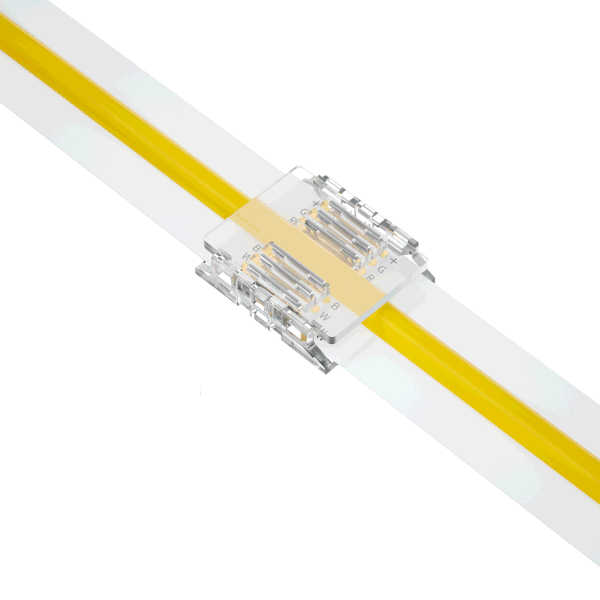

Connecteurs droits : pour relier deux sections entre elles, en vis-à-vis

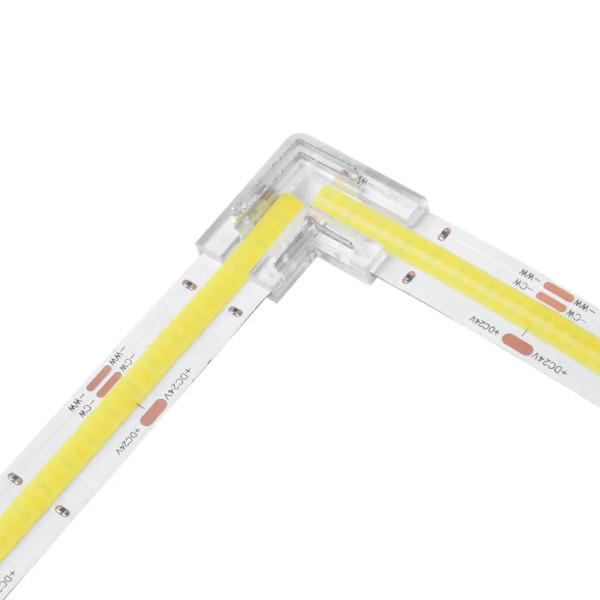

Connecteurs en L : pour relier deux sections à angle droit
Connecteurs d'angle : pour relier deux sections avec un peu de distance entre elles
(Montage astucieux pour avoir des angles bien nets)

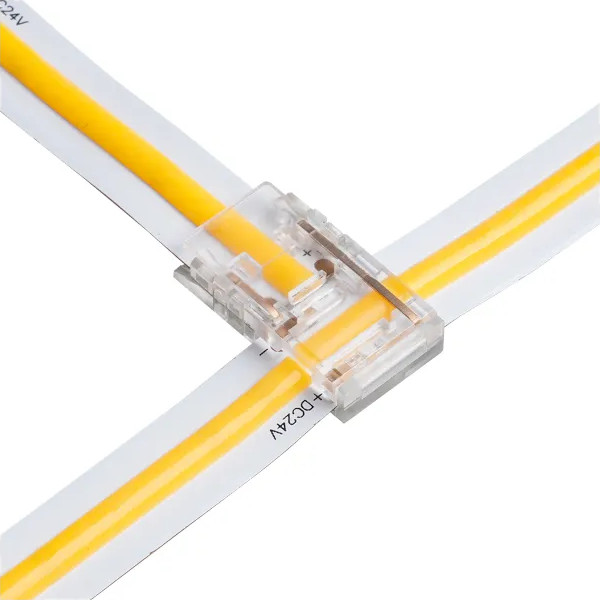

Connecteurs en T : pour relier trois sections

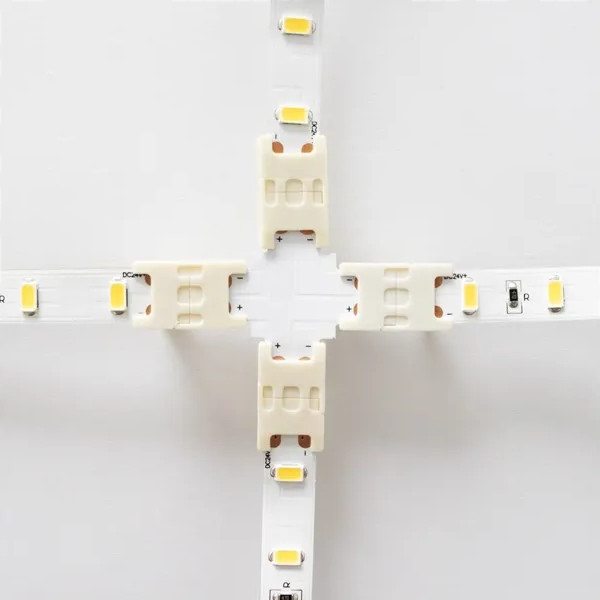

Connecteurs en X : pour relier quatre sections
Notez que les connecteurs droits et connecteurs d’angle permettent de relier plusieurs rubans LED facilement, même dans un profilé aluminium (veillez à prendre une dimension suffisamment large), tout en évitant les chutes de tension sur les longueurs importantes.

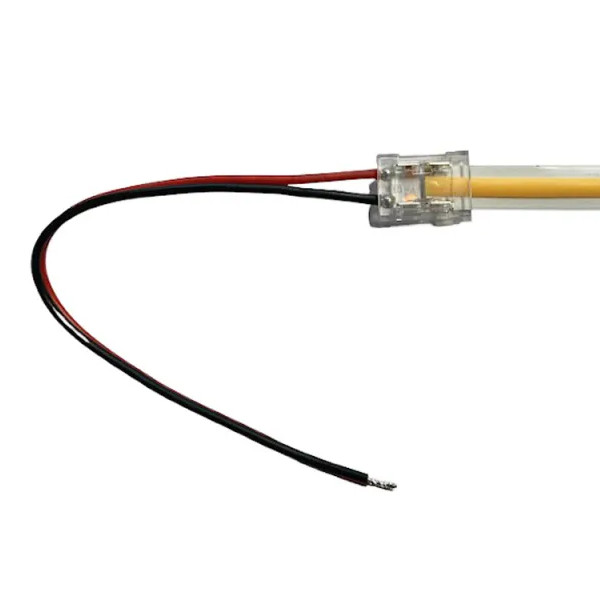

Connecteurs avec fils : pour pouvoir alimenter une section dépourvue de câble

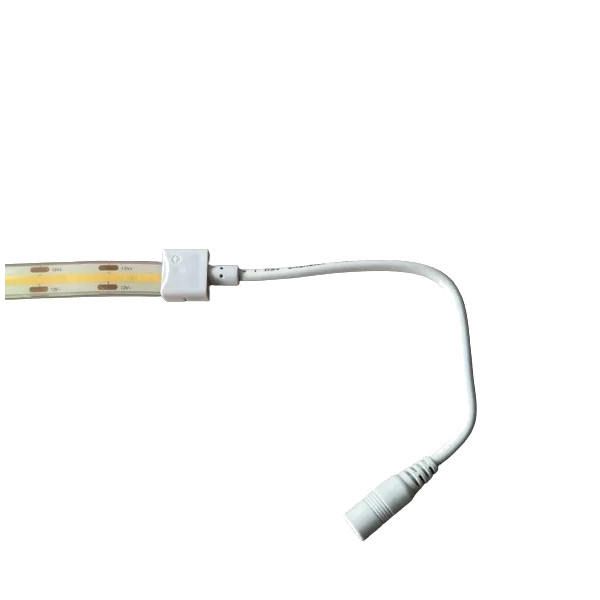

Connecteurs avec jack : pour pouvoir alimenter une section sur un contrôleur ou une alimentation équipés d'une prise jack mâle
Pour l'ensemble de ces connecteurs, d'autres déclinaisons existent.
Il y a des déclinaisons en fonction des couleurs : monocouleur, blanc variable, RGB, RGBW et RGBWW, digital.
Et en fonction de l'indice de protection du ruban LED : non étanche (IP20) ou étanche (IP66/67/68).
Pour simplifier votre choix sur notre site sans faire d’erreur, nous avons classé les connecteurs en deux grandes catégories : les connecteurs pour rubans LED monocouleurs et blanc variable et les connecteurs pour rubans LED multicouleurs.
Dans ces rubriques, nous avons créé des sous-catégories pour vous aider à sélectionner directement les accessoires et connecteurs en fonction du ruban LED choisi.
Accessoires mono 12/24V ou accessoires mono 48V

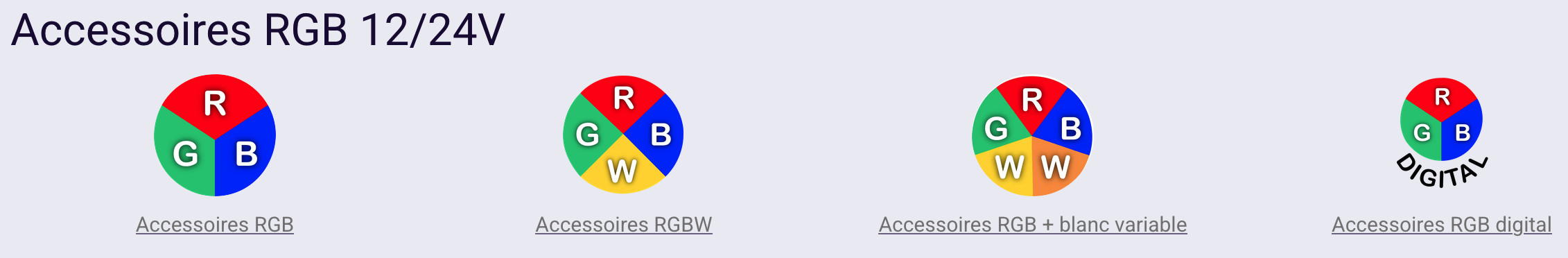

Accessoires RGB 12/24V ou accessoires RGB 48V
Pour faire le bon choix, il faut donc vous poser plusieurs questions :
a) Quel est le type du ruban choisi en ce qui concerne la couleur : mono ou blanc variable ou RGB ou RGBW ou RGBWW ou digital ?
b) Quelle est la largeur de mon ruban ? 8mm, 10mm, 12mm ou plus. Cette largeur est toujours indiquée dans les caractéristiques techniques du produit. Elle est essentielle pour garantir la compatibilité avec le bon connecteur sans soudure.
c) Est-ce un ruban étanche ou non étanche ? Les connecteurs sont différents dans ces deux cas de figure.
d) Quels angles ou découpes ou raccordements seront nécessaires pour votre installation ?
Pensez également à la longueur totale du circuit, afin de respecter la puissance totale et le courant continu requis.
Prenez en compte que les connecteurs sont plus larges que les rubans et qu'il faut adapter les dimensions du profilé en conséquence si vous souhaitez poser le ruban dans un profilé.
Voici les trois étapes pour installer très simplement et rapidement un connecteur de ruban LED sans soudure.
Étape 1 : Coupez votre ruban uniquement sur les endroits prévus à cet effet qui sont indiqués par une ligne de découpe sur le ruban (points cuivrés généralement).
Étape 2 : Si votre connecteur comporte un capot, ouvrez-le afin d'insérer le ruban sous les pattes. Si vous avez un connecteur sans capot, le ruban se glisse directement à l'intérieur. Vérifiez la polarité des sections de rubans dans le cas de connecteurs d'angle, fermez le capot ou pressez le connecteur sans capot à l'aide d'une pince.
Étape 3 : Testez la connexion et vérifiez que tous les LED s'allument. Assurez-vous que les contacts cuivrés touchent correctement les barrettes de LED dans le connecteur sans soudure pour éviter tout faux contact ou perte d’intensité lumineuse. Dans le cas d'un ruban RGB vérifiez que toutes les couleurs sont bien disponibles.
Astuce : pour les installations en extérieur, rendez le connecteur parfaitement étanche avec un peu de colle silicone et une gaine thermorétractable.
Sur notre chaîne YouTube, vous trouverez des vidéos de montages de certains connecteurs.
Raccorder un ruban LED, sans soudure, est à la portée de tous grâce à nos connecteurs rapides et pratiques. Que ce soit pour un projet professionnel ou une installation simple, les connecteurs sans
soudure offrent un avantage technique majeur, entre sécurité, gain de temps et durabilité.
Pour être sûr de faire le bon choix, contactez notre équipe d'experts au 02.85.52.15.30 ou envoyez-nous un email à contact@inovatlantic.fr
Nos conseillers sauront vous conseiller sur les connecteurs adaptés à vos rubans LED ou à vos néons LED.
