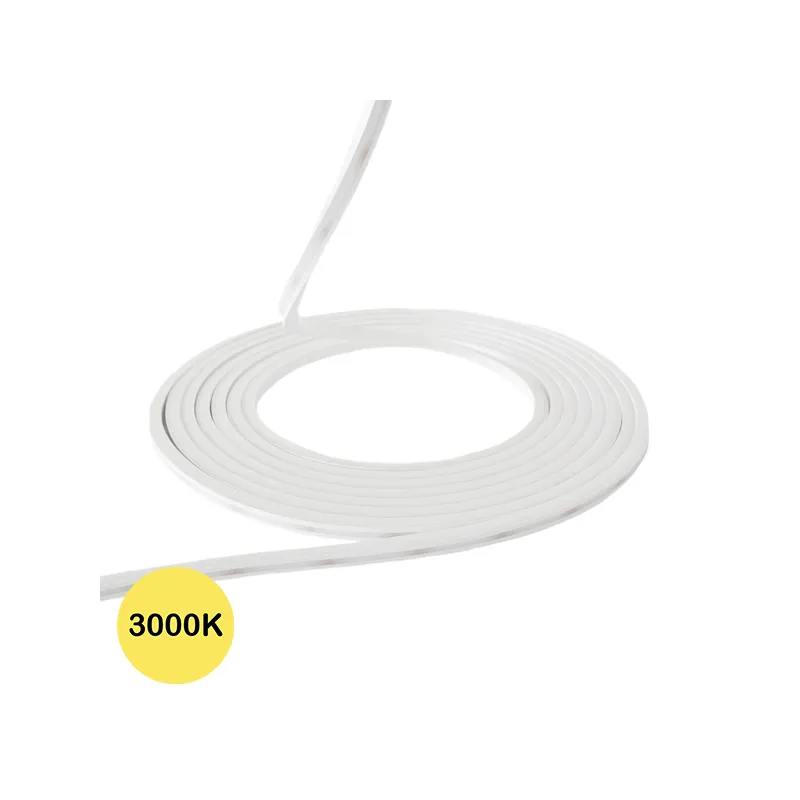

Néon flexible LED plat 24V 6x6mm 5 mètres

Un nouveau produit aux caractéristiques et usages différents des rubans LED.

Le néon flexible LED se distingue par ses dimensions physiques,  il mesure 6 mm par 6 mm, ce qui le rend discret.

Le néon flexible LED plat présente une surface d'éclairage parfaitement homogène et non pas en pointillés comme un ruban LED.

Grâce aux 238 LED/m et à la gaine plastique, cela permet une parfaite répartition de la lumière comme un néon sur une face.

Ce modèle 6 mm de large possède une gaine silicone ce qui lui donne une très grande flexibilité et est idéal pour faire des formes comme des logos d'enseignes lumineuses.

Le ruban est étanche IP67 toutefois il faut bien étanchéifier les extrémités si vous le recoupez.

Ce néon plat peut se plier uniquement latéralement (voir schéma correspondant ci-dessous) :

Si vous recherchez un sens de pliage vertical, nous avons le néon plat 12V 10 mm ou le néon extra plat 24V 10mm ou le néon ultrafin 24V 5 mm.

Ce néon flexible 6mm est conditionné en 5 mètres avec 2 fils nus de 30 cm soudés à chaque extrémité pour pouvoir le brancher à un transformateur ou à un autre néon. Le fait d'avoir d'emblée 2 fils nus soudés à chaque extrémité est pratique si vous souhaitez le recouper en 2 car vous conserverez toujours une possibilité de le brancher.

COMMENT BRANCHER UN NEON FLEXIBLE LED 24V 6 mm ?

Les différents éléments nécessaires sont :

• Le néon flexible LED 24V disponible sur cette fiche.

• Un transformateur 24V pour 5 mètres. Si vous diminuez la longueur du néon ou au contraire vous assemblez plusieurs néons entre eux, prévoyez une puissance du transformateur 12V équivalente à 1A par mètre de néon.

Si le néon ne s'allume pas, inversez la polarité des 2 fils en sortie du néon, cela n'a pas de conséquence néfaste pour le néon. Le fil gris est le + et le fil blanc est le -.

Du fait de la basse tension, le néon 24V perd progressivement de la luminosité entre le début et la fin du néon si vous branchez plus de 5 m en série. Pour éviter cela, prévoyez un raccordement direct au transformateur tous les 5 m de néon.

MONTAGE AVEC UN CONTROLEUR MULTIZONES

Si vous souhaitez commander à distance l'allumage et la luminosité d'un ou plusieurs néons, vous pouvez utiliser un contrôleur multizones pour chaque section de néon et une seule télécommande ou commande murale.

1 : Le transformateur se relie au secteur soit à un boîtier de dérivation avec du câble 230V (non fourni), soit à une prise secteur avec un câble muni d'une prise secteur (non fourni).

2 : Le transformateur est équipé d'un côté d'un bornier à vis 230V pour brancher un câble 230V avec la phase, le neutre et la terre, et de l'autre côté d'un bornier à vis basse tension (12 ou 24V) pour brancher un câble basse tension.

3: Vous devez utiliser un câble basse tension 18 AWG ou plus (non fourni).

4 : Le contrôleur est équipé d'un côté d'un bornier à vis ou d'une prise jack femelle pour relier au transformateur, et de l'autre côté d'un bornier à vis pour les fils du ruban LED.

COMMENT COUPER ET UTILISER LES CHUTES D'UN NEON FLEXIBLE LED 24V 6 mm ?

Il est sécable tous les 2,94 cm. Si vous le coupez, prévoyez à l'extrémité un embout de néon flexible 6mm.

En cas de découpe de ce néon flexible de 5 m en plus de 2 morceaux, il sera nécessaire pour les sections dépourvues de fils, de souder 2 fils directement sur le ruban LED à l'intérieur pour pouvoir le brancher comme ci-dessous :

Pour une finition professionnelle, vous nous recommandons d'ajouter des embouts percés avec soit une sortie de fils horizontale soit une sortie de fils verticale.

COMMENT FIXER UN NEON FLEXIBLE LED 24V 6 mm ?

3 possibilités :

Soit avec des profilés aluminium de 2 cm ou de 1 m qui permettent de l'emboiter et de le fixer contre un support par le dessous.

Soit en utilisant des colliers de câblage.

Astuce : Pour maintenir le néon avec la forme que vous souhaitez, vous pouvez le fixer avec des colliers de serrage sur un grillage.
