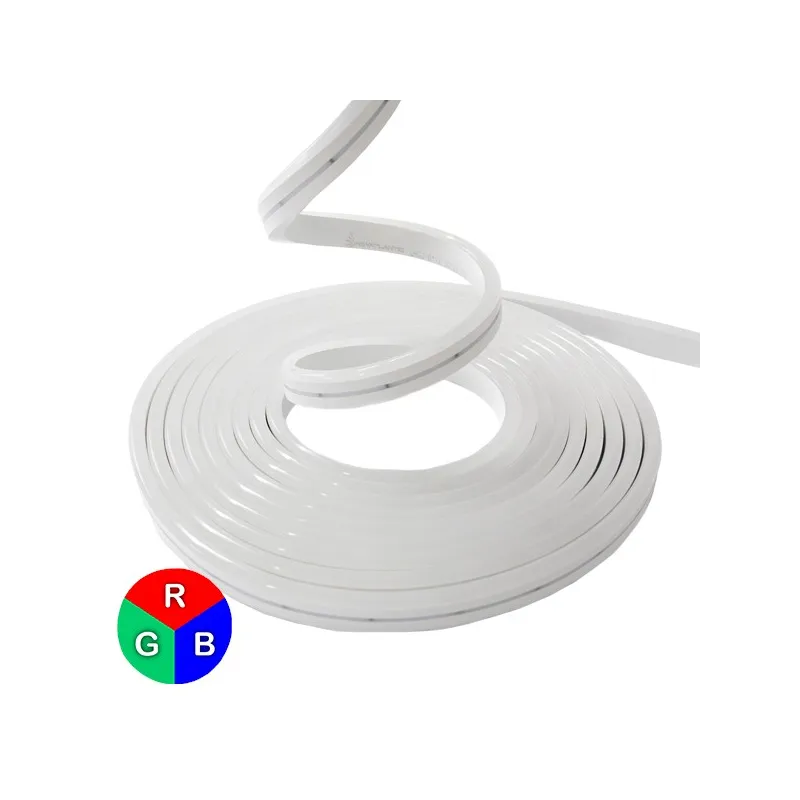

Néon flexible LED RGB 12V 6mm 5 mètres

Un nouveau produit aux caractéristiques et usages différents des rubans LED

Le néon flexible LED RGB présente une surface d'éclairage parfaitement homogène et non pas en pointillés comme un ruban LED. Grâce aux 120 LED/m et à la gaine plastique, cela permet une parfaite répartition de la lumière comme un néon sur une face.

Ce modèle 6mm de large possède une gaine silicone ce qui lui donne une très grande flexibilité et est idéal pour faire des formes comme des logos d'enseignes lumineuses.

Le ruban est étanche IP65 mais la connectique proposée n'est pas étanche. Ce ruban en basse tension est prévu pour un usage exclusivement en intérieur dans des pièces non humides.

Le néon flexible LED se distingue par ses dimensions physiques,  il fait à peu près la même largeur qu'un ruban LED mais ce n'est pas un produit plat, il est nettement plus épais (12mm).

Schéma d'un néon flexible simple face 6mm de large

La partie en jaune représente virtuellement la zone d'éclairage, ce n'est pas une surcouche physique.

Ce néon arrondi peut se plier latéralement par rapport à la surface lumineuse :

Si vous recherchez un sens de pliage vertical, nous avons le néon RGB COB extra plat 10mm.

Ce néon flexible RGB 6mm est conditionné en 5 mètres avec 4 fils nus soudés à chaque extrémité pour pouvoir le brancher à un contrôleur RGB ou à un autre néon RGB. Le fait d'avoir d'emblée 4 fils nus soudés à chaque extrémité est pratique si vous souhaitez le recouper en 2 car vous conserverez toujours une possibilité de le brancher.

MONTAGE

1 : Le transformateur se relie au secteur soit à un boîtier de dérivation avec du câble 230V (non fourni), soit à une prise secteur avec un câble muni d'une prise secteur (non fourni).

2 : Le transformateur est équipé d'un côté d'un bornier à vis 230V pour brancher un câble 230V avec la phase, le neutre et la terre, et de l'autre côté d'un bornier à vis basse tension (12 ou 24V) pour brancher un câble basse tension.

3: Vous devez utiliser un câble basse tension 18 AWG ou plus (non fourni).

4 : Le contrôleur est équipé d'un côté d'un bornier à vis ou d'une prise jack femelle pour relier au transformateur, et de l'autre côté d'un bornier à vis pour les fils du néon LED.

5: Les 4 fils du néon LED se vissent sur le bornier du contrôleur.

COMMENT COUPER ET UTILISER LES CHUTES D'UN NEON FLEXIBLE LED RGB 12V ?

Il est sécable tous les 5cm. Si vous le coupez, prévoyez à l'extrémité un embout de néon flexible.

En cas de découpe de ce néon flexible LED RGB de 10m en plus de 2 morceaux, il sera nécessaire pour les sections dépourvues de fils, de souder du câble 4 fils directement sur le ruban LED à l'intérieur de la gaine pour pouvoir le raccorder à un contrôleur RGB.

COMMENT FIXER UN NEON FLEXIBLE LED RGB 12V ?

2 possibilités :

Soit avec des profilés aluminium de 5cm ou de 1m qui permettent de l'emboiter et de le fixer contre un support par le dessous.

Soit en utilisant des colliers de câblage.

Astuce : Pour maintenir le néon avec la forme que vous souhaitez, vous pouvez le fixer avec des colliers de serrage sur un grillage.
