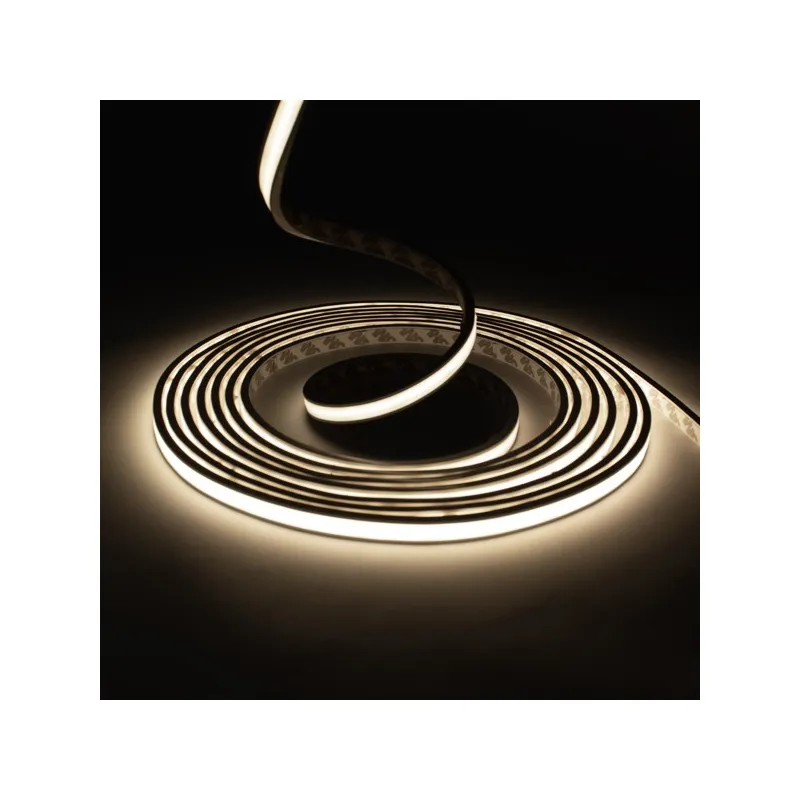

Néon flexible COB extra plat 12V 10mm

Le néon le plus fin à plat !

Le néon flexible LED simple face présente une surface d'éclairage parfaitement homogène et non pas en pointillés comme un ruban LED. Grâce aux 480 LED/m et à la gaine plastique, cela permet une parfaite répartition de la lumière comme un néon sur une face.

Ce néon flexible LED est celui dont les dimensions physiques sont les plus proches d'un ruban LED étanche IP67 sans qu'il n'y ait aucun effet pointillé et sans qu'il nécessite un profilé pour l'habiller, il est prêt à l'emploi et adhésif. Il mesure 10 x 5 mm.

Ce néon flexible 10mm est conditionné soit en 1 mètre avec 2 fils nus soudés à une extrémité ou en 5 mètres avec 1 jack femelle soudé à chaque extrémité ou en 2,5 mètres avec 1 jack femelle  soudé à une seule extrémité, pour pouvoir le brancher à un transformateur.

Ce néon extra plat peut se plier verticalement par rapport à la surface lumineuse.

Si vous recherchez un sens de pliage latéral, nous avons le néon arrondi 12V 6mm ou le néon arrondi 24V 10mm

COMMENT BRANCHER UN NEON FLEXIBLE LED 12V 10mm ?

Les différents éléments nécessaires sont :

• Le néon flexible LED 12V disponible sur cette fiche.

• Un transformateur 12V. Si vous diminuez la longueur du néon ou au contraire vous assemblez plusieurs néons entre eux, prévoyez une puissance du transformateur 12V équivalente à 0,9A par mètre de néon. Le transformateur n'est pas nécessaire si votre source électrique est déjà en 12V comme dans un van par exemple.

Si le néon ne s'allume pas, inversez la polarité des 2 fils en sortie du néon, cela n'a pas de conséquence néfaste pour le néon. Le fil rouge est le + et le fil blanc est le -.

Du fait de la basse tension, le néon 12V perd progressivement de la luminosité entre le début et la fin du néon si vous branchez plus de 5m en série. Pour éviter cela, prévoyez un raccordement direct au transformateur tous les 5m de néon.

Si vous le coupez en plus de 2 morceaux, vous aurez des sections de néon dépourvus de câblage. Avec ce connecteur supplémentaire, vous pourrez brancher des sections de néon à une alimentation.

Avec ce connecteur néon à néon, vous pourrez brancher plusieurs sections entre elles.

MONTAGE AVEC UN CONTROLEUR MULTIZONES

Si vous souhaitez commander à distance l'allumage et la luminosité d'un ou plusieurs néons, vous pouvez utiliser un contrôleur multizones pour chaque section de néon et une seule télécommande ou commande murale.

1 : Le transformateur se relie au secteur soit à un boîtier de dérivation avec du câble 230V (non fourni), soit à une prise secteur avec un câble muni d'une prise secteur (non fourni).

2 : Le transformateur est équipé d'un côté d'un bornier à vis 230V pour brancher un câble 230V avec la phase, le neutre et la terre, et de l'autre côté d'un bornier à vis basse tension (12 ou 24V) pour brancher un câble basse tension.

3 : Vous devez utiliser un câble basse tension 18 AWG ou plus (non fourni).

4 : Le contrôleur est équipé d'un côté d'un bornier à vis ou d'une prise jack femelle pour relier au transformateur, et de l'autre côté d'un bornier à vis pour les fils du ruban LED.

COMMENT COUPER ET UTILISER LES CHUTES D'UN NEON FLEXIBLE EXTRAPLAT LED 12V 10mm ?

Il est sécable tous les 2.5 cm.

En cas de découpe de ce néon flexible, vous avez deux possibilités pour les sections dépourvues de fils :

1) adapter un connecteur avec fils

ou

2) souder 2 fils directement sur le ruban LED à l'intérieur pour pouvoir le brancher comme ci-dessous :

COMMENT FIXER UN NEON FLEXIBLE LED EXTRAPLAT 12V 10mm ?

Il n'a pas besoin de profilé aluminium, c'est justement l'avantage de ce néon. Nous conseillons de le fixer soit avec le double face d'origine en milieu sec, soit en le renforçant avec une colle étanche comme la sikaflex parfaitement adaptée en milieu humide.
