Comment installer et brancher un ruban LED ?

Catégories : Tutos

Comment installer un ruban LED ?

Vous trouverez ci-dessous toutes les étapes de l’installation d'un ruban LED RGB avec des conseils et des astuces de montage. Dans le cas d’un ruban LED monocouleur, les étapes sont identiques. Seul le contrôleur/variateur peut être facultatif. Ces rubans LED 12/24V se branchent sur du courant 230V avec une alimentation appelée également transformateur (vendue séparément sauf pour les PACK).

IMPORTANT : Nous vous invitons à tester le ruban LED avant la pose pour vous assurer de son branchement et de son fonctionnement. Une fois testé, vous pourrez le positionner très facilement grâce à sa face adhésive.

branchement-led

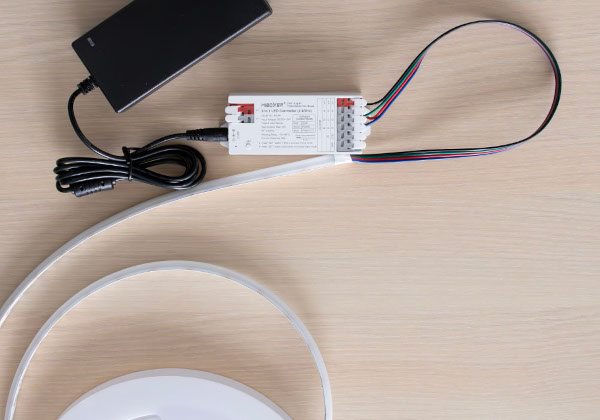

1/ Branchez le ruban LED au contrôleur.

Le contrôleur IP20 se branche simplement, sans soudure, entre un ruban 12/24V et une alimentation électrique 12/24V. Le contrôleur est muni de petits clapets qu’il suffit de soulever pour y insérer le fil en suivant les codes couleurs ci-dessous.

Montage pour un ruban RGB

schema-branchement-led

Branchement des fils sur le bornier :

B : fil bleu, G : fil vert, R : fil rouge, V+:fil noir.

Montage pour un ruban RGBW

branchement-ruban-led

Branchement des fils sur le bornier :

W : fil blanc ou jaune, B : fil bleu ou marron, G : fil vert, R : fil rouge, V+ : fil noir.

Montage pour un ruban RGB + Blanc variable

schema-led-branchement

Branchement des fils sur le bornier :

CW : fil blanc, WW : fil jaune, B : fil bleu ou marron, G : fil vert, R : fil rouge, V+ : fil noir.

2/ Branchez le contrôleur RGB à l'alimentation électrique.

En fonction de l’alimentation choisie, deux installations sont possibles pour relier le contrôleur à l’alimentation. Dans le cas d’une alimentation câblée et munie d’un jack mâle, il vous suffit d’insérer le jack dans l’entrée Input du contrôleur.

Dans le cas d’une alimentation non câblée, il est nécessaire de relier le contrôleur et l’alimentation (équipée de pas de vis ou de clapets) avec un câble 2 fils (12/24V), en faisant correspondre les V+ et les V-.

branchement-controleur

3/ Branchez l'alimentation sur une prise électrique puis synchronisez le contrôleur et la télécommande.

En premier lieu, assurez-vous de mettre des piles dans la télécommande. Ensuite, dès que vous allez brancher l’alimentation, vous devrez aussitôt cliquer très rapidement 3 à 5 fois sur le I de la zone de la télécommande. Le ruban se mettra à clignoter et la synchronisation sera effectuée. Nous vous invitons à visionner la vidéo en bas de cet article car une image vaut mille mots.

4/ Mise en place des connecteurs dans le cas d’une pose comportant des angles

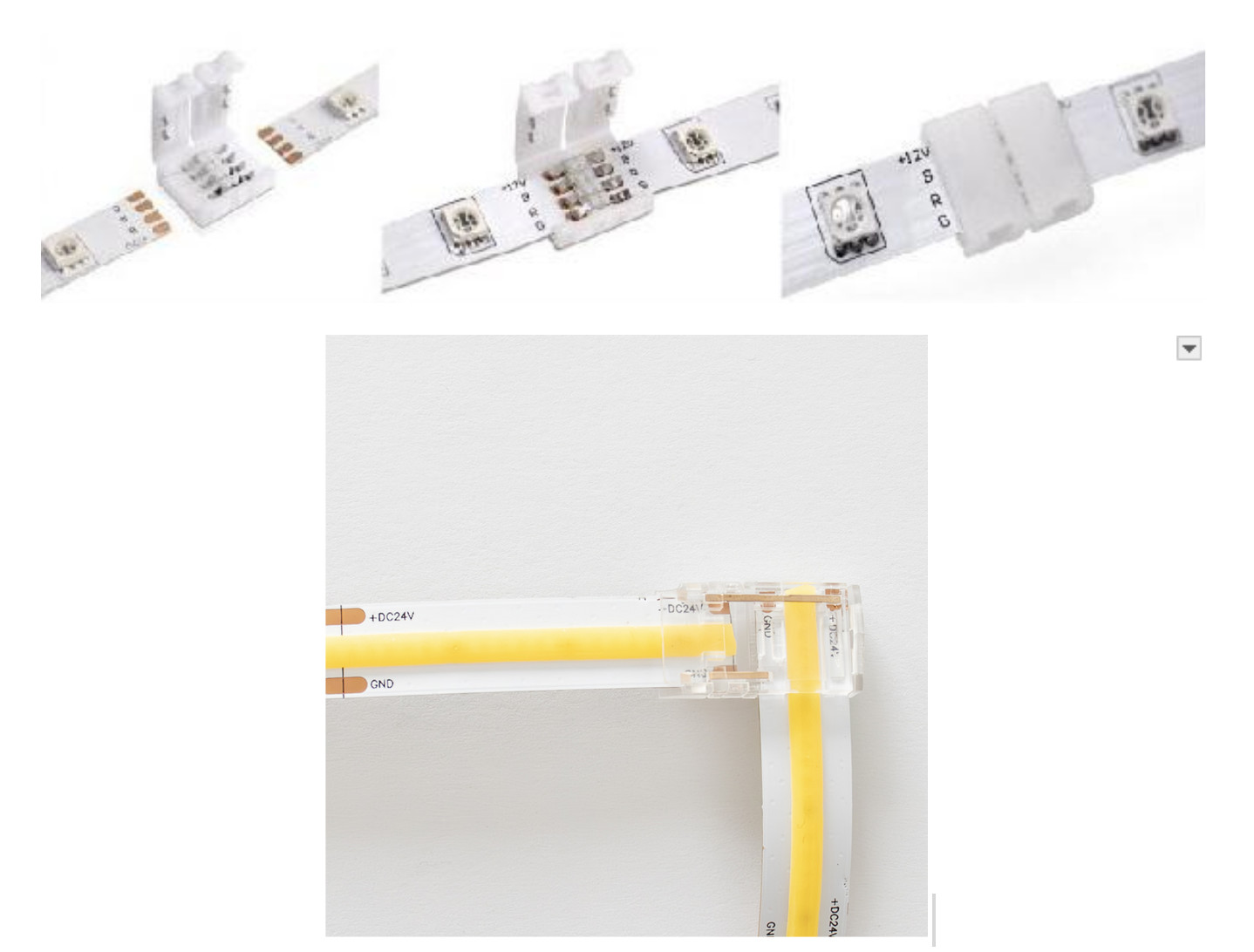

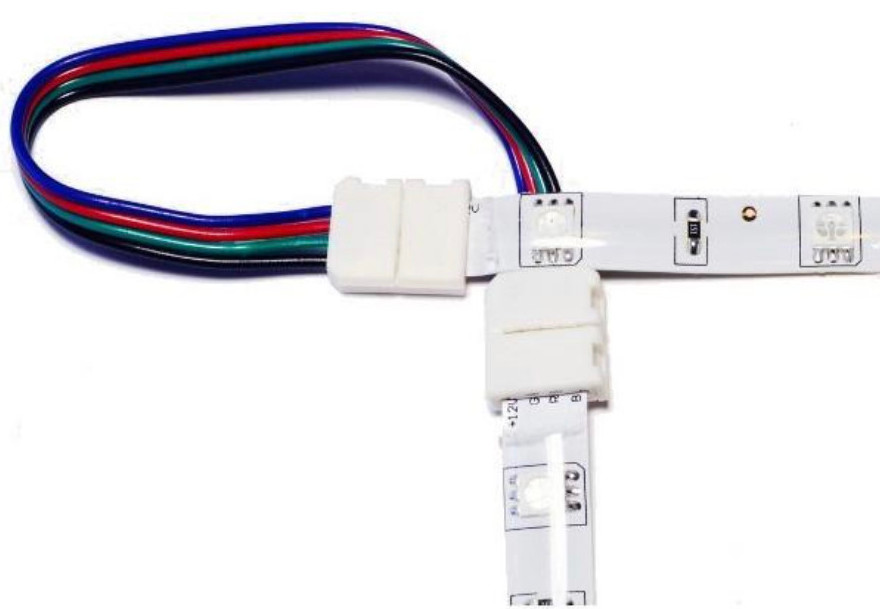

Les connecteurs à clips (pour ruban LED RGB et monocouleur) :Vous pouvez couper un ruban LED pour éviter de le plier dans un angle, vous devrez alors utiliser des connecteurs à clips.Les connecteurs à clips sont proposés soit avec un câble souple, ce sont les connecteurs multicouleurs d'angle ou les connecteurs monocouleurs d'angle :

Les connecteurs à clips sont aussi proposés sous forme de petites pièces rigides et discrètes :

Découper un ruban LED :

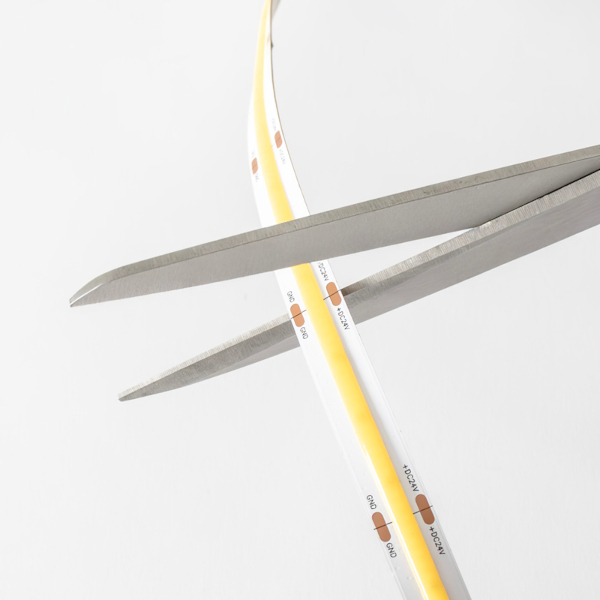

Les rubans LED sont sécables, c’est-à-dire que vous pouvez les recouper avec une simple paire de ciseaux, pour les adapter à votre projet. Attention à couper le ruban LED uniquement au niveau des parties cuivrées.

Insérer le ruban LED dans le connecteur à clips:

- Enlever la partie adhésive sur 1 cm avant d’insérer le ruban LED dans le connecteur. Si le ruban LED est étanche et le connecteur ne l'est pas, enlever la partie silicone sur 1cm (attention à ne pas entailler le circuit imprimé)
- Glisser le ruban LED sous les pattes du connecteur jusqu’à ce que les parties cuivrées du ruban LED se trouvent en dessous des pattes du connecteur. C'est la phase où il faut ajuster au mieux. Vous pouvez le faire avec le contrôleur allumé pour voir si le ruban LED s'allume correctement et tester avec les 3 couleurs primaires (rouge, vert et bleu).
- Refermer le capot du connecteur. Certains connecteurs n’ont pas de capot. Il faut se munir d’une pince pour bien sertir le connecteur sur le ruban.
- Procéder section par section de ruban LED en vérifiant que chaque morceau de ruban LED s'allume correctement par rapport au morceau précédent.

Si le ruban LED ne s'allume pas, inversez l'extrémité du ruban LED qui se trouve côté connecteur car il y a un sens pour que le ruban LED soit alimenté électriquement. Les indications avec un + imprimées sur le ruban vous aideront à le positionner correctement.

Exemples de connecteurs :

5/ Mise en place du ruban LED avec la partie adhésive

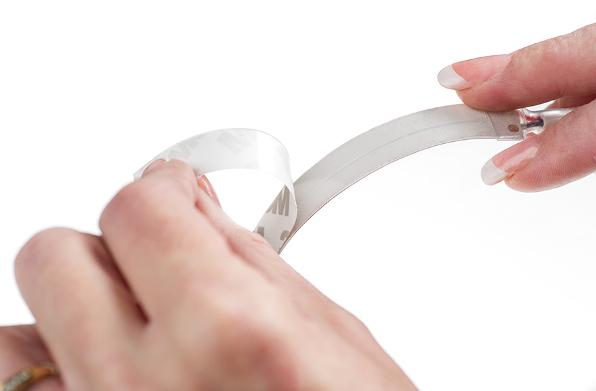

Tous nos rubans LED (sauf les étanches) possèdent une bande adhésive 3M qu'il suffit de détacher. Vous pouvez ainsi coller le ruban LED sur toute surface lisse.

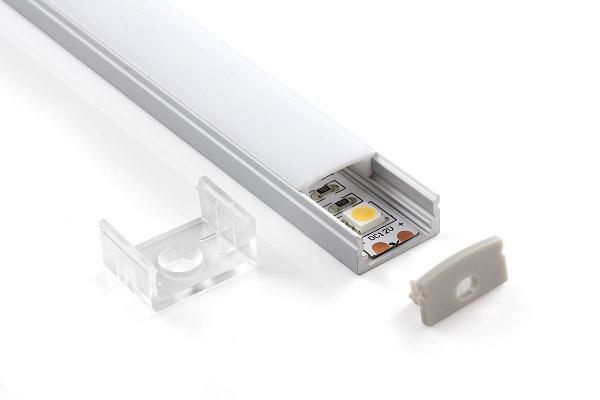

Pour une finition professionnelle et une protection optimale du ruban, vous pouvez habiller vos rubans LED dans un profilé aluminium disponible sur notre site. Très esthétique et facile à poser, équipé d’un cache diffuseur, le ruban sera invisible tout en conservant ses capacités d'éclairage.
