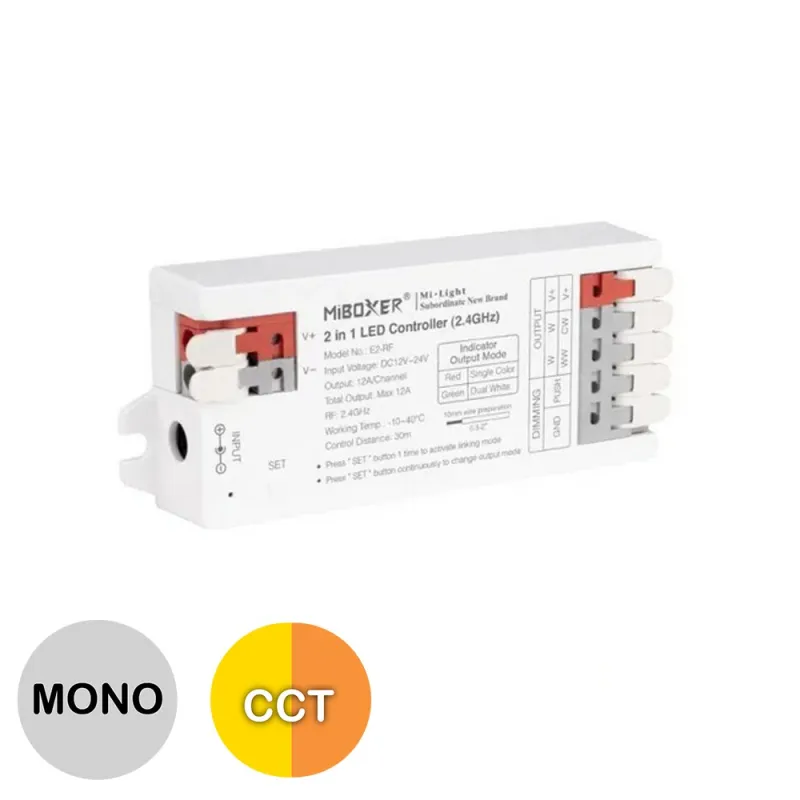

Contrôleur multizones mono & blanc variable 12A 12/24V

Ce contrôleur radio fréquence est compatible avec un ruban monocouleur ou un ruban blanc variable ou un néon monocouleur basse tension.

Il est vendu seul et doit être associé à une télécommande mono & blanc variable RF multizones et/ou une commande murale monocouleur ou une commande murale blanc variable et/ou une commande murale universelle.

DIMENSIONS

BRANCHEMENT IP20

Le contrôleur se branche avec 2 fils sur un ruban ou un néon monocouleur :

(Si le ruban ne s'allume pas, veuillez brancher le fil noir du ruban sur le bornier WW au lieu de CW.)

Ou avec 3 fils sur un ruban blanc variable (en sortie du ruban LED, le fil noir est parfois rouge) :

BRANCHEMENT IP66

Le contrôleur se branche avec 2 fils sur un ruban ou un néon monocouleur :

(Si le ruban ne s'allume pas, il faut brancher le fil noir du ruban sur le fils jaune/vert du contrôleur.)

Ou avec 3 fils sur un ruban blanc variable (en sortie du ruban LED, le fil noir est parfois rouge) :

Pour associer un contrôleur à une zone de la télécommande :

1. Appuyer une fois rapidement sur le bouton Set du contrôleur et le voyant se met à clignoter.
2. Aussitôt, appuyer 3 fois sur le bouton d'allumage de la zone choisie jusqu'à ce que le ruban clignote 3 fois.

Pour dissocier un contrôleur à une zone de la télécommande :

1. Appuyer une fois rapidement sur le bouton Set du contrôleur et le voyant se met à clignoter.
2. Aussitôt, appuyer 5 fois sur le bouton d'allumage de la zone choisie jusqu'à ce que le ruban clignote 10 fois.

Pour changer le mode de sortie entre monocouleur et blanc variable, appuyer deux fois rapidement sur le bouton Set. Si le voyant est rouge, le mode est monocouleur. Si le voyant est vert, le mode est en blanc variable.

Caractéristiques :

• Contrôleur blanc variable RF portée 30m
• Courant de charge maximum : 12A
• Fonctionne en 12V ou 24V
• Branchement des fils du ruban LED par vissage
• disponible en IP20 ou IP66

Dimensions IP 20 : 111 mm x 39 mm x 17 mm / poids : 39 grammes
