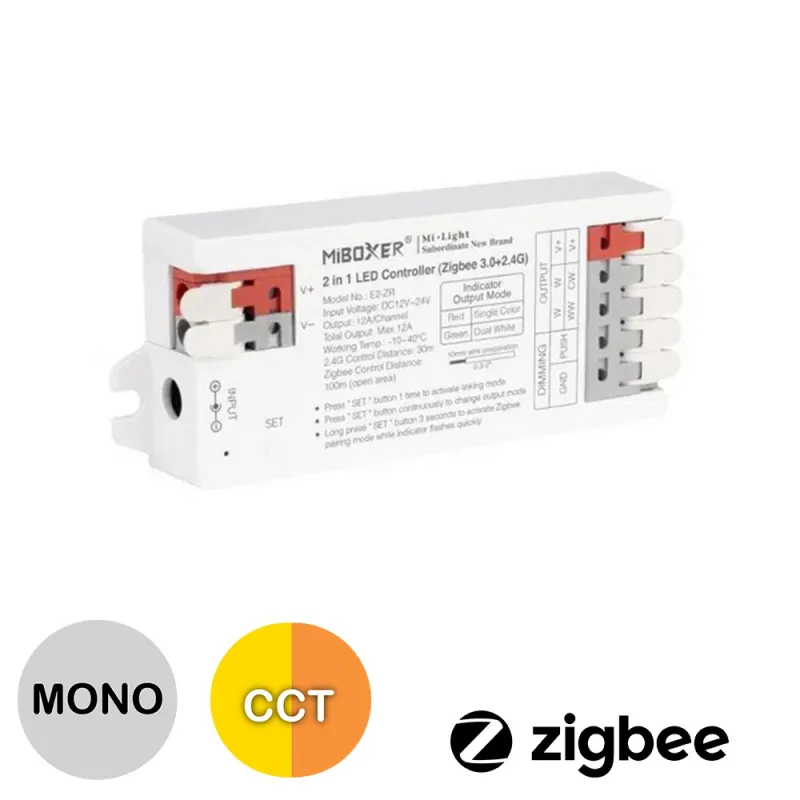

Contrôleur multizones ZIGBEE mono & blanc variable 12A 12/24V

Un ruban LED 12/24V a besoin d'un contrôleur en début de ruban tous les 5m en 12V ou tous les 10m en 24V pour alimenter et conserver la même luminosité sur toute sa longueur.

Ce contrôleur peut fonctionner avec tous les rubans LED 12/24V monocouleur ou blanc variable en 12V ou en 24V.

Si vous mettez un interrupteur sur l'arrivée électrique, ce contrôleur mémorise les réglages et peut les restituer en cas d'extinction puis de rallumage.

Ce contrôleur est compatible avec les télécommandes MiBoxer et le protocole Zigbee V3.0.

Montage

Le contrôleur se branche avec 2 fils sur un ruban ou un néon monocouleur :

Ou avec 3 fils sur un ruban blanc variable (en sortie du ruban LED, le fil noir est parfois rouge) :

Pour associer un contrôleur à une zone de la télécommande :

1. Appuyer rapidement 1 fois sur le bouton SET situé sur le contrôleur
2. Appuyer rapidement plusieurs fois sur le bouton d'allumage de la zone choisie jusqu'à ce le ruban clignote 3 fois.

Pour dissocier un contrôleur à une zone de la télécommande :

1. Appuyer rapidement 1 fois sur le bouton SET situé sur le contrôleur
2. Appuyer rapidement plusieurs fois sur le bouton d'allumage de la zone choisie jusqu'à ce le ruban clignote 10 fois.

Pour changer le mode de sortie entre monocouleur et blanc variable, appuyer deux fois rapidement sur le bouton Set. Si le voyant est rouge, le mode est monocouleur. Si le voyant est vert, le mode est en blanc variable.

Caractéristiques :

• Controleur multicouleur monocouleur & blanc variable RF portée 30m
• Fonctionne en 12V ou 24V.
• Courant de charge maximum : 12A
• Dimensions 100.6*40*17.6mm
• Etanche : non
