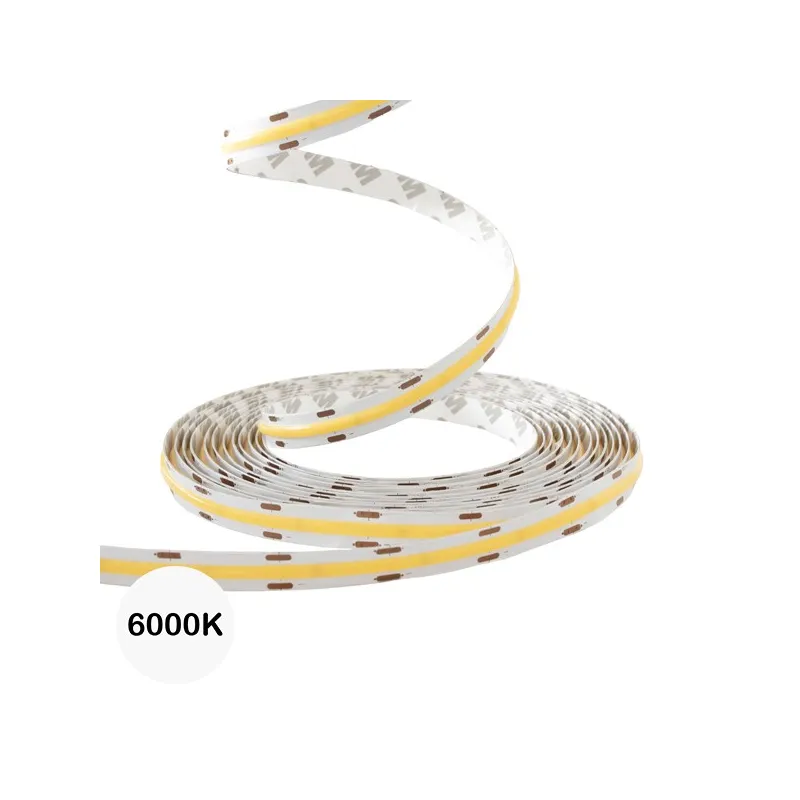

Ruban LED 24V COB 480 led/m 10M

Ce ruban LED COB de qualité professionnelle comporte 480 LED/mètre.

Vous pouvez voir, avec ou sans profilé, l'effet rendu avec un ruban classique :

Et un ruban COB :

L'angle d'éclairage est de 180°.

Accessoires

Nous disposons de différents types de connecteurs pour ruban LED COB.

Ce ruban LED consomme 12W/m, nous préconisons une alimentation 8.33A pour 5m.

Pour un rendu professionnel, vous pouvez mettre ce ruban dans un profilé :

Si le ruban LED est IP20 : soit ce profilé plat ou ce profilé d'angle

Si le ruban LED est IP67 : soit ce profilé plat ou ce profilé d'angle.

Montage avec un contrôleur multizone Milight

Si vous souhaitez utiliser un contrôleur multizone Milight, vous devez l'associer avec cette télécommande ou ce panneau de commande.

1 : Le transformateur se relie au secteur soit à un boîtier de dérivation avec du câble 230V (non fourni), soit à une prise secteur avec un câble muni d'une prise secteur (non fourni).

2 : Le transformateur est équipé d'un côté d'un bornier à vis 230V pour brancher un câble 230V avec la phase, le neutre et la terre, et de l'autre côté d'un bornier à vis basse tension (12 ou 24V) pour brancher un câble basse tension.

3 : Vous devez utiliser un câble basse tension 18 AWG ou plus (non fourni).

4 : Le contrôleur est équipé d'un côté d'un bornier à vis ou d'une prise jack femelle pour relier au transformateur, et de l'autre côté d'un bornier à vis pour les fils du ruban LED.

5 : Le ruban LED est équipé d'un câblage d'origine et parfois d'un connecteur au bout des fils. Ce connecteur n'est pas nécessaire si on le relie à un contrôleur multizone Milight, dans ce cas il suffit de le couper à ra et de dénuder les fils. Si vous utilisez des chutes de ruban LED, il sera nécessaire soit de souder sur le ruban LED un câble 2 fils soit de clipser sur le ruban LED un connecteur ruban nu pour le relier au contrôleur.

Comment former un angle ?

Un ruban LED peut prendre un angle sur le côté mais pas à plat :

Si l'angle n'est pas visible et que vous disposez d'un peu de place, il est possible de surélever le ruban comme un virage de circuit de voiture pour former un angle sans trop le plier. C'est la solution conseillée.

Si toutefois l'angle est directement visible et dans un espace réduit, alors vous devrez couper le ruban et utiliser l'un de ces 2 accessoires :

- Connecteur en L

- Connecteur d'angle.

Comment contrôler plusieurs longueurs de 10 mètres ?

Il suffit de prendre plusieurs rubans LED 24V de 10m avec chacun son contrôleur et son alimentation 24V. Vous pourrez contrôler tous les rubans en même temps avec une seule télécommande.

N'hésitez pas à lire notre rubrique Installation d'un ruban LED.
