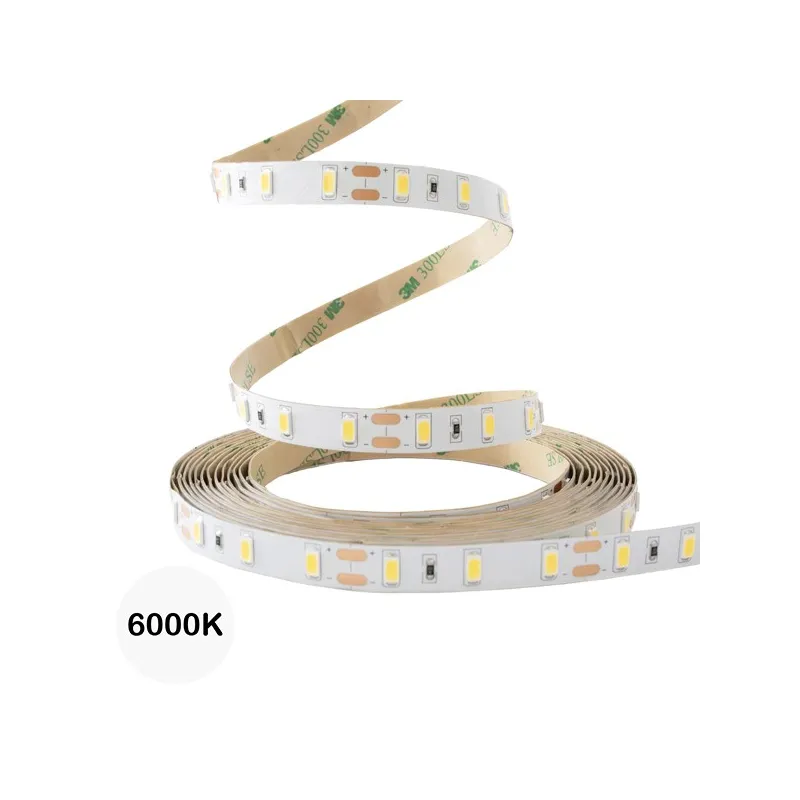

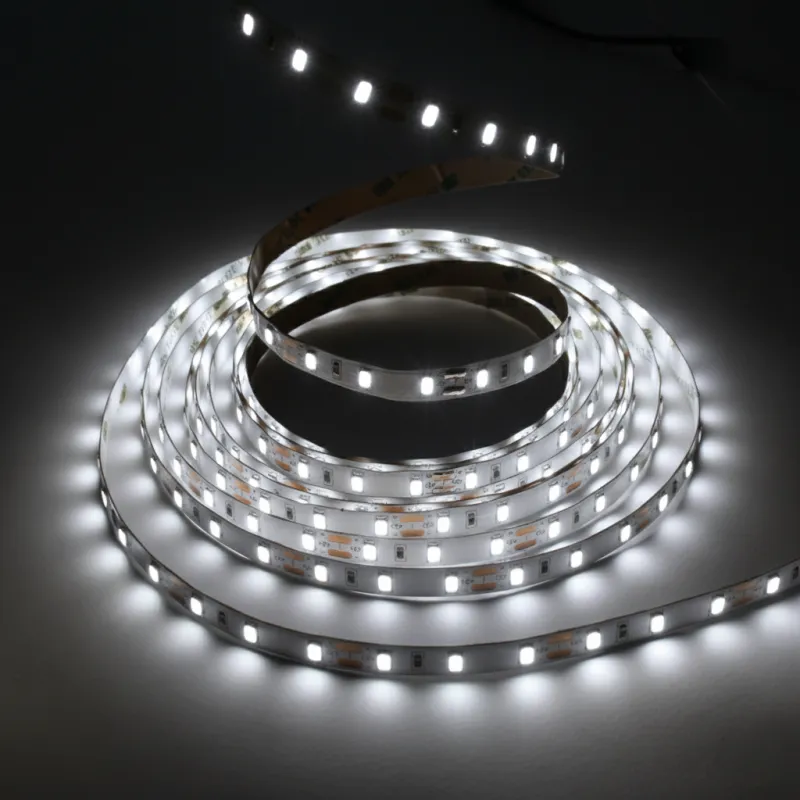

Ruban LED 12V 5630

Un ruban LED 12v puissant

Cette bande LED monocouleur de qualité professionnelle comporte des LED 5630/5730 à raison de 60 LED/mètre. Ce ruban est 2 X plus puissant que les LED 5050, à utiliser pour les besoins de forte luminosité.

Ce ruban comporte des LED de la gamme 5630 ou 5730 selon arrivage, il s'agit des mêmes caractéristiques de LED mais l'appellation change suivant la marque.

Description des options du ruban LED

Sur cette fiche, vous pouvez facilement choisir les options de votre ruban LED monocouleur :

• La couleur du ruban LED

  Vous avez le choix entre les rubans LED 5630 en blanc froid, blanc naturel ou en blanc chaud qui donnent une ambiance différente et permettent un éclairage puissant de pièces intérieures ou extérieures abritées.





• La longueur du ruban LED

  Le ruban LED sera fourni d'un seul tenant entre 1m, 2,5m et 5m selon la longueur que vous avez choisie. Le ruban LED 5630 est découpable tous les 5 cm, vous pourrez l'ajuster selon vos mesures. Pour raccorder les bouts de ruban LED, nous vous proposons des connecteurs non étanches dans la rubrique accessoires.



• Adhésif


  Le ruban LED 5630 IP20 est adhésif. Le ruban LED 5630 IP66 n'est pas adhésif, vous pourrez le fixer grâce à des crochets pour ruban LED 12V IP66.



• L'étanchéité du ruban

  Particularité de ce ruban 5630 très puissant, il est proposé en non étanche IP20 ou étanche IP66.  Si vous le coupez le ruban LED étanche IP66, vous devrez l'équiper d'un embout pour ruban 12V IP66 à remplir avec de la silicone pour parfaire l'étanchéité.



Accessoires

Ce ruban LED consomme 16,8W/m, nous vous conseillons une alimentation 1.5A pour 1m, une alimentation 4A pour 2,5m et une alimentation 8A pour 5m.

Vous avez aussi ce modèle d'alimentation metalbox 8A que vous pouvez équiper d'une prise électrique d'un côté et du câble 2 fils de l'autre si vous le connectez à un contrôleur multizone milight. Si vous le connectez directement au ruban LED, il faudra couper la prise jack en sortie du ruban pour visser directement le câble du ruban sur le bornier de l'alimentation.

Pour un rendu professionnel, vous pouvez mettre ce ruban dans un profilé :

Si le ruban LED est IP20 : soit ce profilé plat ou ce profilé d'angle.

Si le ruban LED est IP66 : soit ce profilé plat ou ce profilé d'angle.

Montage avec un contrôleur multizone Milight

Si vous souhaitez utiliser un contrôleur multizone Milight, vous devez l'associer avec cette télécommande ou ce panneau de commande.

1 : Le transformateur est équipé d'un côté d'une prise secteur 230V, et de l'autre côté d'un jack mâle basse tension (12 ou 24V). Le transformateur version metalbox nécessite lui une prise électrique d'un côté et du câble 2 fils de l'autre.

2 : Le contrôleur est équipé d'un côté d'une prise jack femelle pour relier au transformateur, et de l'autre côté d'un bornier à vis pour les fils du ruban LED.

3: Le ruban LED est équipé d'un câblage d'origine et parfois d'un connecteur au bout des fils. Ce connecteur n'est pas nécessaire si on le relie à un contrôleur multizone Milight, dans ce cas il suffit de le couper à ras et de dénuder les fils. Si vous utilisez des chutes de ruban LED, il sera nécessaire soit de souder sur le ruban LED un câble 2 fils soit de clipser sur le ruban LED un connecteur ruban nu pour le relier au contrôleur.

Comment contrôler plusieurs longueurs de 5 mètres ?

Il suffit de prendre plusieurs rubans LED 12V de 5m avec chacun son contrôleur et son alimentation 12V. Vous pourrez contrôler tous les rubans en même temps avec une seule télécommande.

Vous pouvez aussi utiliser des rubans LED 24V qui sont conditionnés en rouleaux de 10m d'un seul tenant.

Comment former un angle ?

Un ruban LED peut prendre un angle sur le côté mais pas à plat :

Si l'angle n'est pas visible et que vous disposez d'un peu de place, il est possible de surélever le ruban comme un virage de circuit de voiture pour former un angle sans trop le plier. C'est la solution conseillée.

Si toutefois l'angle est directement visible et dans un espace réduit, alors vous devrez couper le ruban et utiliser l'un de ces 2 accessoires :

- Connecteur en L

- Connecteur d'angle.

N'hésitez pas à lire notre rubrique Installation d'un ruban LED.
